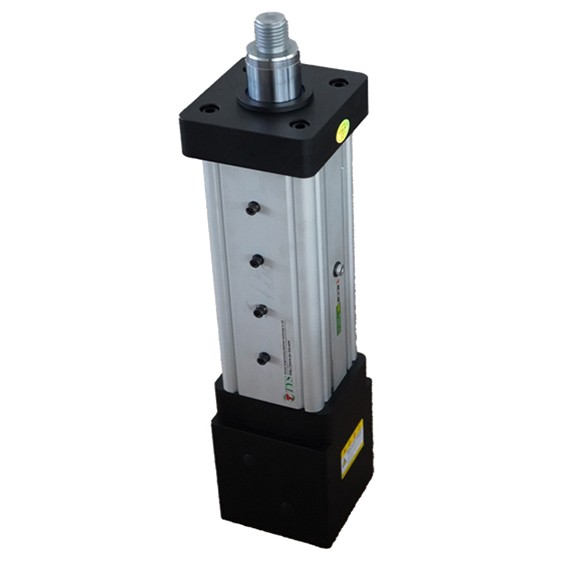

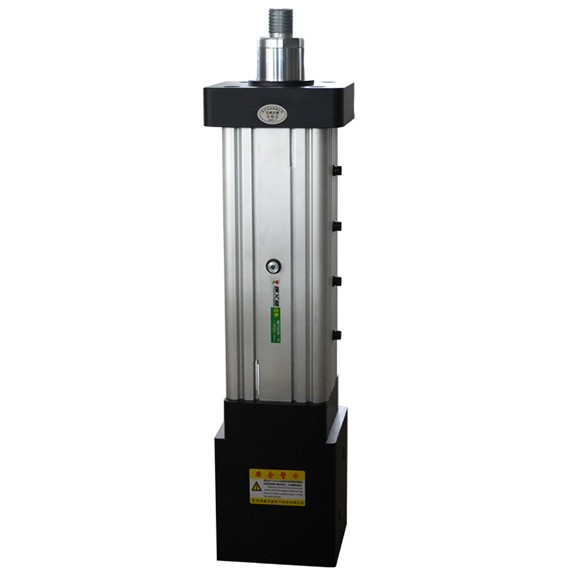

TYSC135高低温电动缸

介绍：型号：TYSC135
电机安装方式；折返式
丝杆直径：50mm
丝杆导程：10mm
有效行程：0-2000mm
额定承载：5T
电机功率：5KW
最高速度：250mm/s
重复定位精度：±0.01mm
防护等级：IP65

咨询热线400-9977-398

在线咨询

产品详情

PRODUCT OVERVIEW

TYSC135高低温电动缸5T级高低温伺服电动缸

面向较大负载及温度变化工况，以伺服电机驱动滚珠丝杆完成可控直线运动，适用于试验装备、自动化生产线和大型机构的推拉、升降与定位。

额定负载 5T 最高速度 250mm/s 行程 50–2000mm IP65

高低温工况

通诺尔电动缸

MOTION DEMONSTRATION

通诺尔电动缸
TYS系列伺服电动缸

产品视频用于展示通诺尔YTS系列电动缸，具体按照实际情况进行选型配置。

伸缩动作查看有效行程与运行状态

响应过程观察启停和换向表现

安装结构了解电机与缸体布局

设备应用辅助判断安装空间

产品型号组成MODEL CODE

参考选型手册的编码方式，把型号拆解为系列、规格、行程、丝杆、电机连接、安装和传感器等选项。

TYSC135–L100– B5RE– H1K1S3 / W

型号编码示例｜实际后缀根据安装、负载连接、传感器、电机及减速配置确定

电动缸系列TYSC

Electric cylinder series

截面规格135

缸体外形134×134mm

行程L100

可选50–2000mm

丝杆类型A / B

A梯形丝杆；B滚珠丝杆

丝杆导程5 / 10 / 20 / 50

图示型号为5，参数表配置为10mm

推杆设计R / 空

可旋转 / 不可旋转

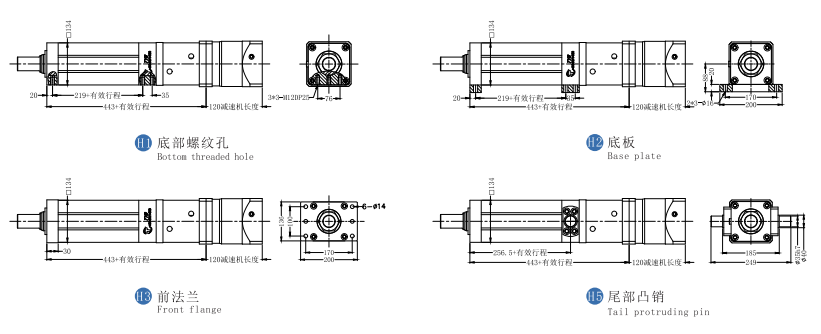

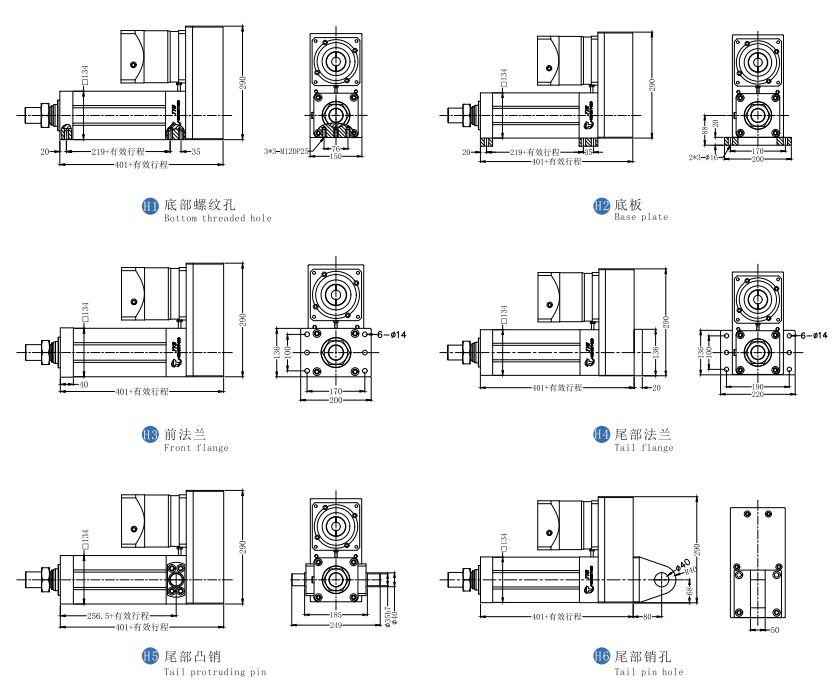

电机连接E / F / L

直连 / 折返 / 转角

缸体安装H1–H7

底部螺纹、底板、法兰等

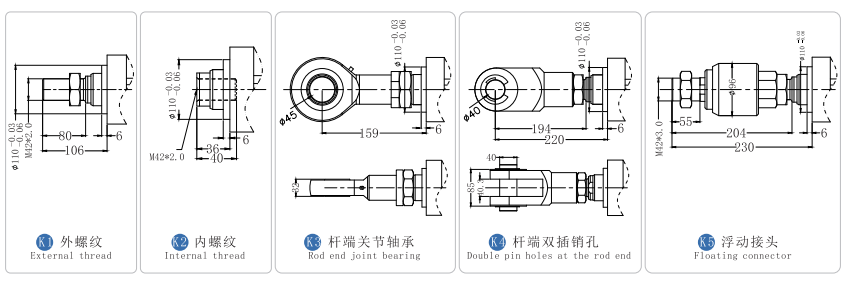

负载连接K1–K6

外螺纹、内螺纹、关节轴承等

传感器及动力S / N / P · W

传感器、减速比与电机功率

注意：上方为编码结构示例，不代表所有后缀都是TYSC135的固定标准配置；最终完整型号应由工程师根据工况确认。

产品参数TECHNICAL DATA

根据用户提供的TYSC135参数图编写，1、3、5三种减速比的速度、推力和重量可直接横向对比。

型号MODEL	TYSC135
缸体内径（mm）INNER DIAMETER	∅125
缸体外形（mm）CYLINDER BODY SHAPE	134 × 134
丝杆直径（mm）SCREW DIAMETER	∅50
伺服功率SERVO POWER	5kW
伺服转速（r/min）SERVO SPEED	1500
导程（mm）LEAD	10
减速比REDUCTION RATIO	1	3	5
最高速度（mm/s）MAXIMUM SPEED	250	83	50
额定出力（kg）RATED OUTPUT	1580	4747	7912
额定承载RATED LOAD CAPACITY	5T
缸体最大承载MAXIMUM BODY LOAD	6T
行程（mm）STROKE	50–2000
重复定位精度（mm）REPEATABILITY	±0.02 / ±0.01（研磨丝杆）
防护等级PROTECTION GRADE	IP65
有效行程（mm）EFFECTIVE STROKE	50	100	150
重量（kg）WEIGHT	20.9	23	25.1
行程增量重量WEIGHT INCREASE	行程每增加50mm，重量增加约2.1kg
